カブプロの左ウインカースイッチ化
スーパーカブ110プロは業務以外にも活躍しています。
そんな中、ご要望の多いのがウインカースイッチについてです。
多くのバイクのウインカースイッチはハンドル左にありますが、プロは右です。

前モデルのJA42はハードルが高かったのですが、ニューモデルのJA61は出来そうなので試してみました。

カブプロの左ウインカースイッチ化です。

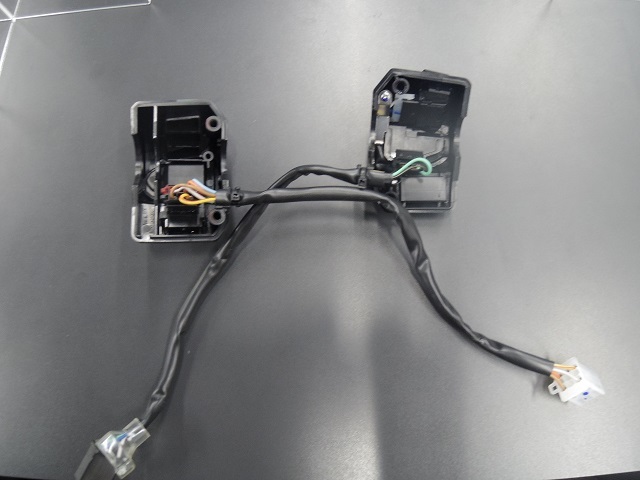

左右のスイッチを外しました。


左スイッチにウインカースイッチを取付け、配線をします。
右スイッチハーネスのウインカー配線に割り込みし、カプラー接続出来ように配線します。

今回は元のウインカー配線を利用してハザードも有効な配線にしました。



ウインカースイッチのみの移設はより容易です。
ハザード機能を有効にすると、ノーマルのウインカーリレーではハイフラになります。
この場合、ウインカーリレーの交換も必要になります。
